Démarche de la séance
Le but de cette séance est de représenter sur Google Earth les failles tectoniques qui pourraient provoquer des séismes dans la département.
1) Proposer des moyens ou méthodes pour connaître la localisation de ces failles (vous devez trouver au moins deux méthodes).
Il faut tout d'abord rechercher dans les archives historiques les épicentres des anciens séismes. Les séismes étant des phénomènes récurrents, ils se reproduiront sur la même faille dans le futur.
Ensuite, on peut regarder les cartes géologiques du département. Les géologues y ont reporté les failles connues ou vues dans le paysage.
2) Après vos recherches, représenter ces failles sur Google Earth et ajouter des repères sur les épicentres des grands séismes historiques.
Prendre une photo numérique de la carte géologique simplifiée du département et enregistrer-là sur l'ordinateur.
Méthode sur Google Earth
- Lancer GE
- Zoomer sur la région étudiée
- Ajouter la photo de la carte en cliquant sur "ajouter une surperposition d'image"
- Recadrer l'image en prenant des points de repères (Perpignan, Prades et Saint-Paul-de-Fenouillet par exemple).

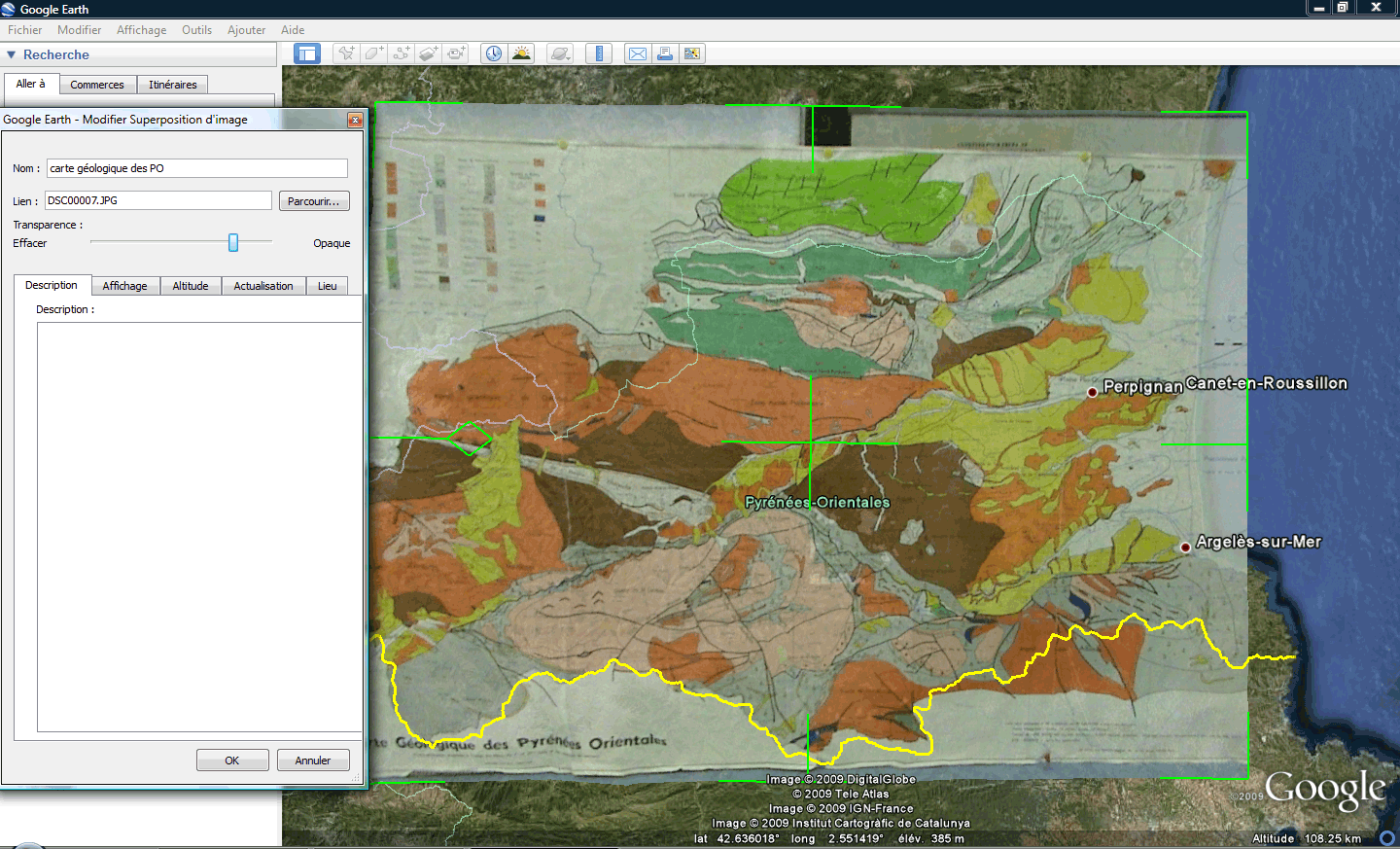

voici le résultat obtenu :
Vous pouvez modifier la transparence de la carte dont la fenêtre "propriétés" (vue sur l'image ci-dessus, à gauche).
- Tracer les failles en cliquant sur "ajouter un trajet", nommer-là et changer la couleur et l'épaisseur du trait (propriétés).
- Ajouter les 3 repères des principaux séismes, les nommer et choisir l'icône "séisme" pour les représenter.
- A la fin, vous pouvez enlever l'image pour ne voie apparaître que les principales failles et les séismes historiques.

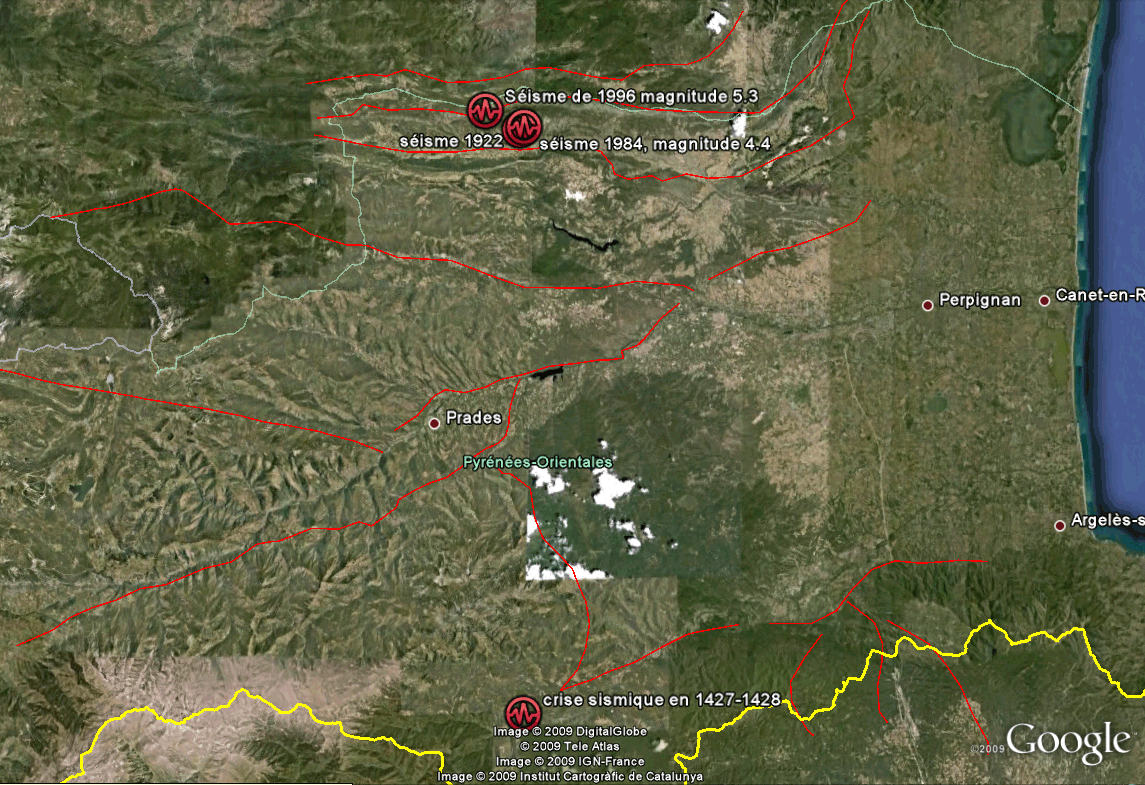

Voici le résultat final.
3) Faire une copie d'écran et coller l'image dans une page word pour la légender.
